Colada al Vacío:
Inyección en Moldes de Silicona para Prototipos de Precisión
Colada al vacío para series de 10-50 piezas con calidad de inyección. Resinas que imitan plásticos serie. Validación, exhibiciones y homologaciones. ¡Presupuesto gratis!
Colada al Vacío: La Tecnología de Puente entre Prototipo y Producción
Cuando necesitas varias unidades idénticas de tu prototipo pero no estás listo para invertir en un molde de acero, la colada al vacío es donde la magia sucede. Este proceso combina la rapidez de la impresión 3D con la fiabilidad de la inyección tradicional, permitiéndote fabricar 10 a 50 piezas funcionales en tan solo una o dos semanas. Es la tecnología que elige quien necesita validar un diseño, preparar muestras para presentaciones comerciales, superar pruebas de homologación, o simplemente poner en manos de usuarios reales un producto que se ve y se siente como la versión final.
En ProtoSpain hemos perfeccionado este arte: desde la fabricación de la pieza maestra hasta la selección experta de resinas de poliuretano que replican fielmente tus plásticos de serie. Sabemos que en esta fase del desarrollo no hay margen para el «casi»: cada copia debe ser tan buena como la anterior, sin variaciones, sin sorpresas.
¿EN QUÉ CONSISTE LA COLADA AL VACÍO? — Proceso Técnico Detallado
La colada al vacío (también conocida como vacuum casting) es un proceso de fabricación que utiliza moldes de silicona elastómeros para replicar piezas a partir de un prototipo maestro. La clave está en el nombre: el vacío. Al verter la resina de poliuretano dentro del molde bajo presión negativa, se eliminan completamente las burbujas de aire, logrando piezas sólidas, homogéneas, sin defectos internos ni porosidades.
El Proceso Paso a Paso
- Fabricación de la Pieza Maestra
Todo comienza con una pieza maestra de altísima calidad. Suele ser una impresión 3D (preferiblemente SLA con acabado pulido) o un componente mecanizado. Esta maestra es el negativo perfecto del que saldrán todas las réplicas, así que invertimos tiempo en dejarla impecable: lijada, pintada si es necesario, lista para reproducirse sin variaciones.
Si ya tienes un prototipo que cumple, perfecto; si no, lo fabricamos internamente con el método más adecuado según tu geometría y tolerancias.

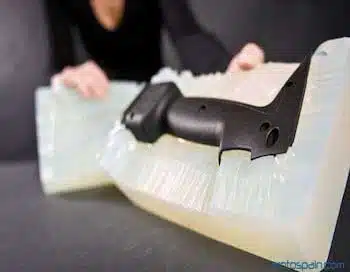

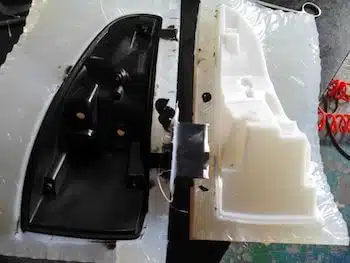

- Creación del Molde de Silicona
Construimos alrededor de la maestra un molde usando silicona RTV (Room Temperature Vulcanizing) de alta fidelidad, un material que se vierte líquido y cura a temperatura ambiente (o con ligero calor) en pocas horas. La silicona captura cada detalle: texturas, relieves, ángulos complejos. Por su elasticidad natural, permite reproducir incluso contrasalidos (undercuts) que serían imposibles en moldes rígidos de acero, y todo sin dañar la pieza maestra.
Dependiendo de la geometría, el molde se diseña en una o dos mitades para facilitar el desmoldeo posterior. Un molde bien hecho funciona típicamente entre 15 y 25 ciclos antes de que la silicona comience a fatigarse o rasgarse.
- Selección de Resina de Poliuretano
Aquí es donde personalizamos tu proyecto. Disponemos de resinas de poliuretano especializadas con propiedades distintas:
- Rígidas (70-85 Shore D): simulan ABS, policarbonato o polipropileno. Ideales para carcasas técnicas, soportes estructurales, prototipos de validación mecánica.
- Flexible (30-70 Shore A): replican elastómeros, gomas blandas. Para componentes con deformación, amortiguadores, juntas.
- Transparentes: prácticamente idénticas a PMMA o PC transparente. Para óptica, displays, componentes visuales.
- Resistentes a temperatura: algunas resinas aguantan hasta 120-150°C, perfectas para validaciones térmicas.
- Reforzadas: con microfibra de vidrio o carga mineral, para mayor rigidez.
Incluso podemos pigmentar en masa cualquier color RAL/NCS, o producir varias tandas del mismo molde con distintas resinas.
- Colada en Vacío
Preparamos la resina bicomponente (resina base + catalizador) con el pigmento elegido, después la vertemos en el molde dentro de una cámara de vacío. La succión eliminará cada burbuja de aire, asegurando que la resina llene hasta el último rincón de la cavidad. Este paso es crítico: sin vacío, las piezas tendrían poros y acabado deficiente. Con vacío, salen inmaculadas.
Según la resina, la polimerización tarda entre 30 minutos y 2 horas.
- Desmoldeo y Acabado
Abrimos el molde de silicona (sin prisa, con cuidado) y extraemos la pieza recién colada. En la mayoría de casos necesita retoques mínimos: quitar el bebedero (el canal por donde entró la resina), pulir ligeramente la línea de partición del molde si existe. Eso es todo; muchas piezas salen prácticamente listas para usar.
Si requieres acabados adicionales — pintura, cromado decorativo, insertos roscados, láser marking — los realizamos en esta fase, bajo control de calidad.
APLICACIONES CLAVE: DONDE LA COLADA AL VACÍO BRILLA
Para Pequeñas Series de Validación y Desarrollo
Imagina que tu equipo de desarrollo está en fase crítica: necesitas 10 a 20 unidades idénticas de un componente para pruebas de usuario, ensayos de resistencia, o iteraciones de diseño. Un molde de acero costaría miles de euros y demandaría 4-8 semanas. Con colada al vacío, en 1-2 semanas tienes tus piezas por una fracción del costo, con acabado de producción. Eso acelera el ciclo de desarrollo exponencialmente.
Para Homologaciones y Certificaciones
En sector médico, automoción o electrónica regulada, el proceso regulatorio exige prototipos funcionales que demuestren conformidad. La colada al vacío produce piezas que son prácticamente indistinguibles del plástico definitivo, permitiendo pruebas reales de biocompatibilidad, resistencia térmica, o durabilidad bajo ciclos de uso. Muchas homologaciones aceptan prototipos colados como base validatoria antes de la inversión en inyección serie.
Para Presentaciones Comerciales y Exhibiciones
Cuando presentas un producto a inversores, distribuidores, o en feria, necesita verse profesional. Una impresión 3D tirada rápidamente puede parecer un prototipo; una pieza colada al vacío parece el producto final. Con colada producimos prototipos de exhibición con acabado espejo, colores corporativos, texturas que replican exactamente el diseño final. Genera confianza, diferencia tu pitch.
Para Producción Puente
Entre el prototipo validado y la entrada en producción masiva, hay un hueco temporal. Si tu molde de acero está 6 semanas en fabricación pero necesitas muestras para clientes beta, con colada al vacío produces series de transición para estar en el mercado mientras se prepara la línea de producción definitiva
APLICACIONES CLAVE: DONDE LA COLADA AL VACÍO BRILLA
Automoción
- Prototipos de componentes habitáculo: mandos, inserciones de palanca, soportes decorativos.
- Validación de ajuste y ensamble: piezas que deben montarse sobre otros sistemas.
- Exhibición en ferias: muestras de diseño que impresionan por acabado y realismo.
- Piezas para homologación de series limitadas: especialmente cuando fabricas vehículos únicos o limitados (tunning, prototipos personalizados).

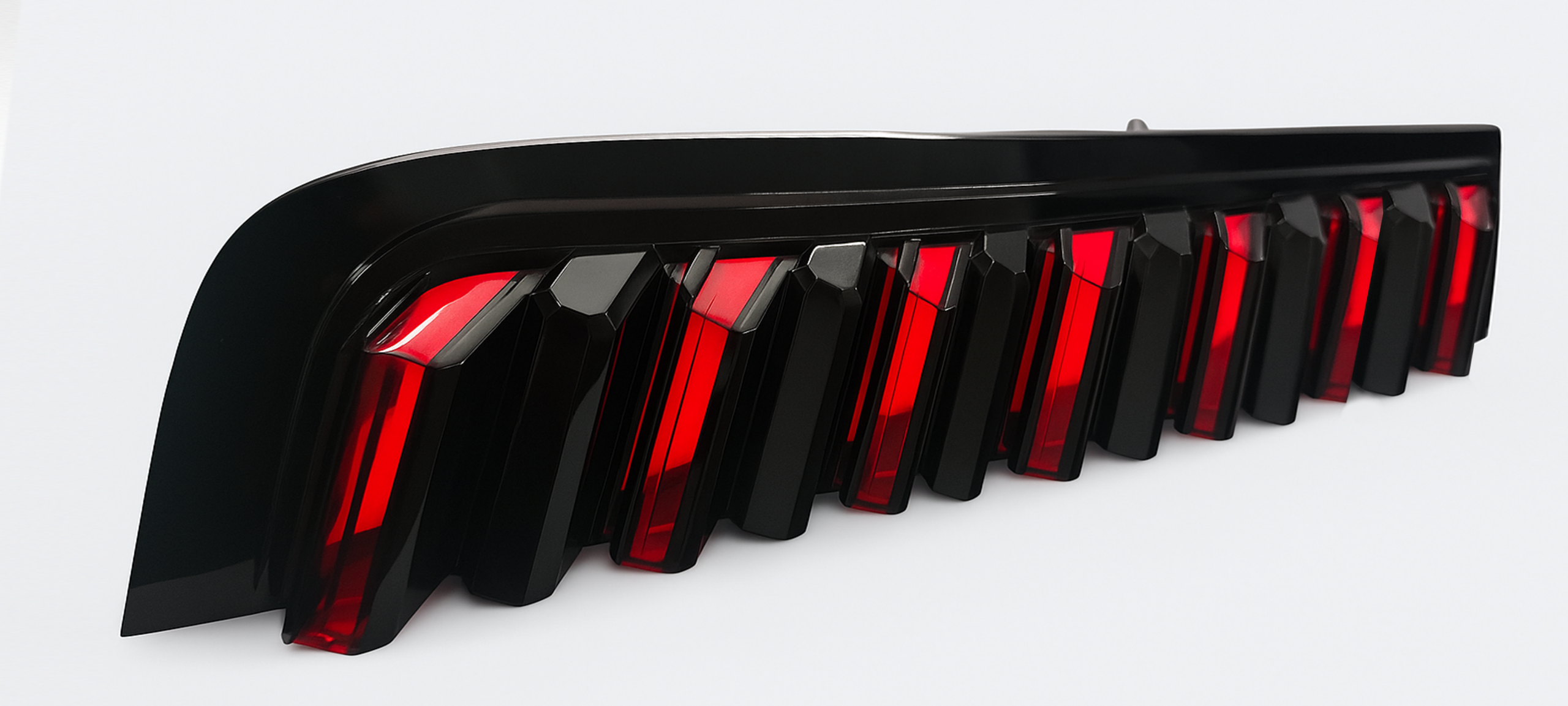

- Instrumentos de óptica funcional (car lighting)
Dispositivos Médicos
- Prototipos biocompatibles: usamos resinas aprobadas FDA/ISO 10993 para ensayos reales de compatibilidad biológica.
- Componentes de validación funcional: instrumental quirúrgico simulado, carcasas de dispositivos, mangos ergonómicos.
- Preparación de Dossiers Técnicos: organismos reguladores aceptan coladas como prototipos representativos antes de moldeo de producción.
Electrónica de Consumo
- Carcasas de productos: auriculares, relojes inteligentes, accesorios con acabado premium.
- Componentes ópticos y translúcidos: con resinas transparentes para lentes, difusores LED, ventanas.
- Prototipos ergonómicos: validación de peso, balance, comodidad de agarre en usuario final.
Robótica e Industria
- Brackets y soportes estructurales: con resinas reforzadas con fibra de vidrio.
- Componentes complejos de geometría curva: aprovechando la elasticidad del molde silicona.
- Piezas de demostración en presentaciones técnicas.
ESPECIFICACIONES TÉCNICAS Y CAPACIDADES
| Parámetro | Valor Típico | Rango Disponible |
|---|---|---|
| Tolerancias | ±0.3 mm | ±0.2 a ±0.5 mm según material |
| Dimensiones máximas | 300 × 200 × 150 mm | Hasta 600 × 400 × 300 mm con costes incrementales |
| Piezas por molde | 15-25 | 10-50 según complejidad geométrica |
| Tiempo ciclo (producción) | 2-4 h por ciclo | 1-8 h con diferentes materiales |
| Vida útil del molde silicona | 20-25 piezas | 15-50 ciclos dependiendo de detalles finos |
| Acabado superficial | Ra 1.6-3.2 μm (hereda maestra) | Desde espejo pulido (Ra 0.4 μm) a texturado |
| Precisión dimensional | ±0.25 mm en medidas críticas | Mejora con pieza maestra de calidad SLA |
VENTAJAS DE LA COLADA AL VACÍO FRENTE A OTRAS TECNOLOGÍAS
| Aspecto | Colada al Vacío | Impresión 3D (SLA) | Molde Inyección Acero |
|---|---|---|---|
| Tolerancias | ±0.3 mm buenas | ±0.1-0.2 mm (pero frágil) | ±0.05 mm excelente |
| Acabado superficial | Muy bueno (hereda maestra) | Bueno | Excelente |
| Materiales | Poliuretanos versátiles | Resinas limitadas | Termoplásticos reales |
| Piezas por ciclo | 15-25 | 1-5 | 500-2000+ |
| Coste por pieza (series 10-50) | Bajo | Medio | Muy alto (amortización molde) |
| Tiempo a primeras piezas | 1-2 semanas | 3-5 días | 4-8 semanas |
| Vida útil herramienta | Molde silicona: 20-25 usos | N/A | Molde acero: 100k+ ciclos |
| Capacidad geométrica | Excelente (undercuts posibles) | Muy buena | Limitada (desmoldeo) |
Resinas Rígidas (Simil-ABS, PC, PP)
- Dureza: 70-85 Shore D
- Densidad: ~1.1-1.2 g/cm³ (similar a plásticos serie)
- Resistencia térmica: hasta 70-80°C uso continuo
- Aplicaciones: carcasas, tapas, soportes, prototipos funcionales
- Acabado: liso o texturable; apto para pintura
Resinas Flexibles (Simil-TPU, goma)
- Dureza: 30-70 Shore A (configurable)
- Elasticidad: notable flexibilidad sin deformar permanentemente
- Resistencia térmica: hasta 60°C
- Aplicaciones: amortiguadores, juntas, mangos, components con deformación
- Ventaja: evita la fragilidad de plásticos rígidos en puntos de tensión
Resinas Transparentes (Simil-PMMA/PC)
- Transparencia óptica: >90% luz visible
- Rigidez: media-alta (tipo PC)
- Coloreabilidad: puedes pigmentarlas en masa con colores translúcidos
- Aplicaciones: lentes, displays, componentes visuales, carcasas con visor
- Nota: algunas envejecen bajo UV; recomendamos estabilizadores si uso exterior
Resinas de Alta Temperatura (120-150°C)
- Para validaciones térmicas exigentes
- Mantienen propiedades mecánicas a temperaturas elevadas
- Ideales para componentes motor, sistemas HVAC
- Evaluación de tu concepto → analizamos archivo CAD, geometría, materiales aspirados
- Propuesta técnica → recomendamos mejor resina, estimamos tolerancias alcanzables, presupuesto y plazo
- Fabricación pieza maestra → si no la tienes, la producimos (SLA, CNC) con máxima precisión
- Creación molde silicona → fabricación del molde, curado, inspección
- Coladas de validación → primeras piezas para aprobación de color, acabado, tolerancias
- Producción plena → fabricación de todas las unidades solicitadas (10-50 típicamente)
- Control de calidad final → inspección dimensional, acabado, ensamble si aplica
- Entrega → piezas embaladas profesionalmente, documentación de conformidad
¿Cuántas piezas puedo obtener de un molde de silicona?
Típicamente entre 15 y 25 piezas idénticas. Moldes simples pueden alcanzar 50 ciclos. Geometrías complejas o con detalles filosos suelen fatigarse más rápido (10-15 usos). Siempre lo evaluamos en la fase inicial.
¿Qué diferencia hay entre colada al vacío y «simple» moldeo con silicona?
El vacío es lo que marca la diferencia. Sin él, la resina atrapa burbujas de aire que crean poros y defectos. Con vacío obtienes piezas sólidas, homogéneas, lista para usar o pintar. Es la diferencia entre «prototipo» y «prototipo profesional».
¿Puedo usar materiales termoplásticos (ABS, PC, PP reales)?
En colada al vacío usamos resinas de poliuretano que simulan las propiedades de termoplásticos. Para aplicaciones donde se requiere el material definitivo exacto (resistencia UV a largo plazo, propiedades eléctricas específicas), recomendamos pasar directamente a molde de inyección. Pero para validación, el poliuretano es casi indistinguible.
¿Qué sucede si el molde de silicona se daña?
Si durante la producción el molde sufre un desgarrón, podemos repararlo o fabricar uno nuevo. Si se agota por fatiga después de varias decenas de ciclos, es normal; la silicona es un consumible. Costo accesible comparado con la duración lograda.
¿Puedo obtener insertos roscados, imanes, o piezas metálicas integradas?
Sí. Podemos colocar insertos metálicos (tuercas, roscas, imanes) dentro del molde silicona antes de la colada. La resina se vierte alrededor del inserto, quedando solidificado en su interior. Técnica muy usada en automoción y electrónica.
¿Se pueden aplicar acabados decorativos (cromado, anodizado)?
Las piezas coladas son puro poliuretano, así que no es posible anodizado (eso requiere aluminio). Pero sí pintura, cromado decorativo (cromado químico sobre plástico), metalizado, serigrafía, láser marking. Lo hacemos internamente o recomendamos partners especializados.
¿Qué acreditaciones técnicas tenéis para dispositivos médicos?
Trabajamos con resinas certificadas ISO 10993 (biocompatibilidad) y FDA (aplicaciones médicas). Cada lote incluye documentación de trazabilidad material. Para proyectos regulados, asesoramos en preparación de dossiers técnicos que los organismos aceptan
Aunque parezca una tecnología madura, la colada al vacío evoluciona. Estos son los cambios que estamos integrando:
Automatización Inteligente
Sistemas robóticos más accesibles están optimizando ciclos de colada, reduciendo tiempos y variabilidad. Aunque ProtoSpain mantiene control humano en fases críticas (diseño molde, validación), la automatización en operaciones repetitivas nos permite entregar más rápido.
Nuevas Formulaciones de Poliuretano
Aparecen resinas con mejores propiedades: mayor resistencia térmica, envejecimiento UV mejorado, biocompatibilidad avanzada. Esto expande las aplicaciones de colada más allá del prototipado, acercándola a producción puente.
Fabricación Híbrida
Combinamos colada con mecanizado secundario (CNC de acabado) para lograr tolerancias más estrictas o características que la silicona no puede alcanzar. Es una tendencia: molde silicona + retoques CNC = precisión de serie.
Sostenibilidad y Reciclabilidad
Desarrollan resinas de poliuretano con base biológica y mejores perfiles de reciclabilidad. Alineado con demandas regulatorias en EU.
No es solo tecnología. Es experiencia, precisión, y ese toque humano que hace la diferencia.
- Proximidad y servicio local: respuesta rápida, iteraciones sin fricciones, comunicación directa con ingenieros que entienden tu proyecto. Nada de «sin novedad» en un correo a 5.000 km.
- Flexibilidad real: si necesitas 3 coladas con resinas distintas de un único molde, o cambiar color entre tandas, lo hacemos sin burocracia. Adaptamos el proceso a tu ritmo de desarrollo.
- Asesoría técnica especializada: no vendemos servicio; resolvemos problemas. Te ayudamos a elegir la resina correcta, estimamos tolerancias alcanzables, anticipamos riesgos en diseño.
- Calidad ahorita: control dimensional, acabado superficie, documentación de conformidad. Cada pieza pasa inspección antes de salir.
¿Necesitas validar un diseño, preparar muestras para exhibición, o superar una prueba de homologación? Carga tu archivo CAD y recibe presupuesto en 24h. Sin compromiso. Hablaremos con un ingeniero que entiende tu sector, te propondrá la mejor solución, y te acompañará en cada paso.
Porque tu prototipo merece ser perfecto desde la primera copia.
