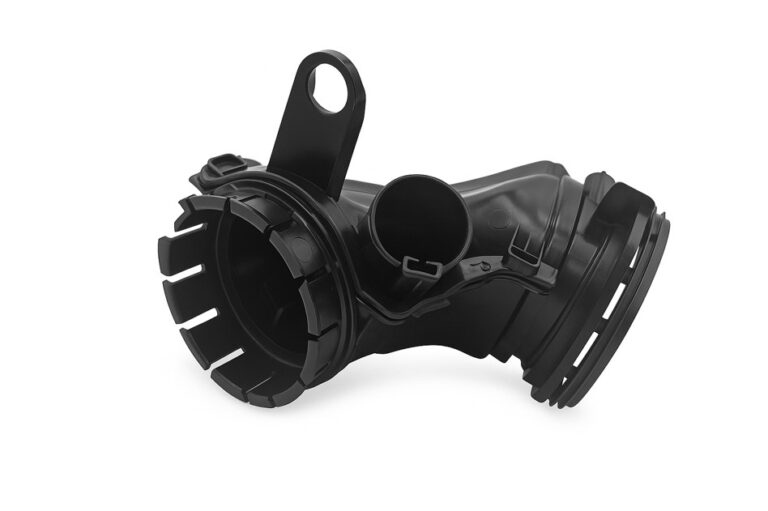

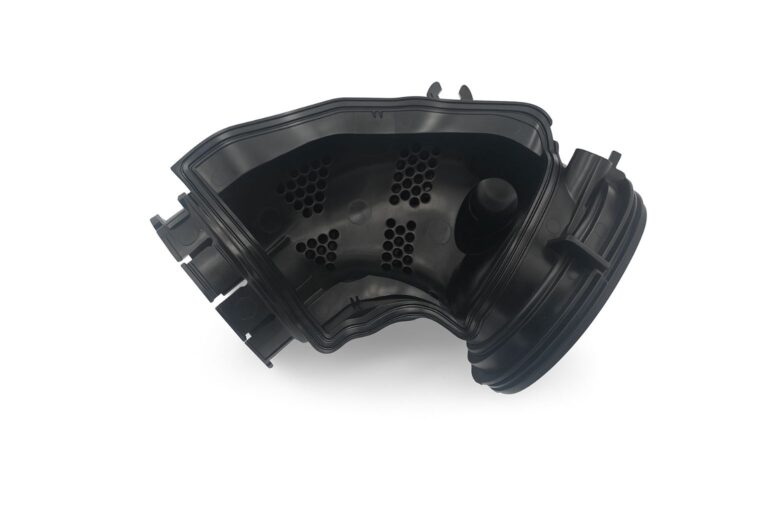

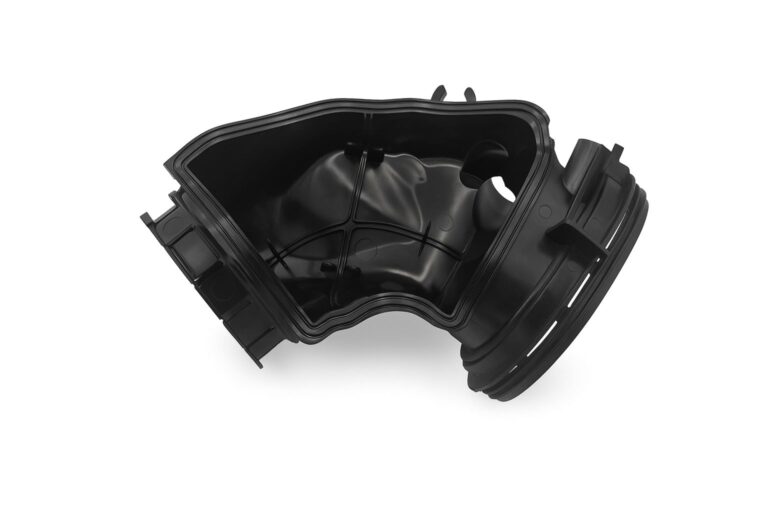

Herramientas de Producción para Volúmenes Altos

En moldes de serie, la obsesión es el tiempo de ciclo. Cada segundo cuenta.

Ciclos típicos:

• Piezas de pared fina: 15–25 s
• Piezas de mayor espesor: 25–40 s
• Piezas técnicas o materiales lentos: 40–60 s

Optimización:

• Circuitos de refrigeración dimensionados en base a simulación
• Uso de insertos berilio–cobre cuando conviene
• Ajuste fino de tiempos de llenado, compactación y enfriamiento

La idea es clara: mismo molde, mismas cavidades, pero cada segundo menos por ciclo son miles de piezas más al año con el mismo equipo.

Lo que ya se ha contado en la página de moldes prototipo se convierte aquí en una ventaja directa.

Cuando el proyecto ha pasado por molde prototipo con ProtoSpain, en el momento de ir a serie ya no se parte de cero:

• Ya se ha validado el diseño de la pieza: encajes, funcionalidad, ergonomía.
• Ya se conoce el comportamiento del material: contracción real, estabilidad, sensibilidad a temperaturas.
• Ya se tienen parámetros de inyección reales: ventana de proceso, tiempos, presiones.

Esto se traduce en varias cosas muy concretas:

• Menos vueltas de ajuste en el molde de serie (T0, T1, T2 más rápidas).
• Menos riesgo de sorpresas (warpage inesperado, llenados incompletos).
• Menos cambios de diseño en acero templado (que son caros y lentos).
• Entrada en producción antes que tu competencia.

En ProtoSpain se puede trabajar de dos formas:

ProtoSpain como partner en todo el ciclo
Molde prototipo + diseño y fabricación del molde de serie, con transferencia de know-how interna.

ProtoSpain como «puente» hacia un proveedor de serie
ProtoSpain desarrolla molde prototipo, documenta todo y entrega informe técnico y recomendaciones para el equipo que vaya a fabricar el molde de serie (interno o de otro proveedor).

En ambos casos, el objetivo es el mismo: que el molde de serie arranque «a tiro hecho», no a base de prueba y error.

Molde prototipo: inversión de €5k–€15k, recuperable en 500–5.000 ciclos. Si el diseño necesita cambios drásticos, la pérdida es asumible.

Molde de serie: inversión de €40k–€150k, recuperable a partir de 50.000–100.000 piezas. El riesgo es mayor, pero el coste por pieza es incomparablemente mejor.

Durabilidad y Mantenimiento

Molde prototipo:

• Sin mantenimiento formalizado. Se descarta tras cumplir función.
• Reparaciones menores (pulido, remaquinado) son económicas.

Molde de serie:

• Mantenimiento preventivo estructurado (diario, semanal, mensual, anual).
• Reparaciones mayores pueden suponer €5k–€20k, pero alargan vida útil significativamente.
• Plan de recambios y componentes críticos definido.

Flexibilidad de Cambios

Molde prototipo:

• Cambios de diseño: remaquinado en 1–5 días, coste €300–€1.500.
• Ajustes iterativos esperados y bienvenidos.

Molde de serie:

• Pequeño cambio: puede requerir desmontaje, desmineralización, retemplado, remaquinado, etc. (1–3 semanas, €2k–€5k).
• Cambio mayor: a menudo exige fabricación de nuevo molde o insertar nuevo (caro y lento).
• Los cambios se minimizan y se planifican cuidadosamente.

Resumiendo el flujo pensando ya en producción:

1. Brief Técnico y Previsión de Volúmenes

• Volumen esperado por año (10k, 50k, 200k, 1M…)
• Material definido o a definir
• Exigencias normativas (automoción, medical, alimentación)

2. Revisión de Diseño de Pieza y DFM

• Revisión completa del modelo CAD
• Propuestas de mejora para quitar riesgos en moldes y proceso

3. Definición de Estrategia de Herramental

• ¿Se viene de molde prototipo o de cero?
• ¿Número de cavidades óptimo?
• ¿Canal frío u hot runner?

4. Diseño 3D del Molde y Simulación

• Layout cavidades y alimentación
• Simulación de flujo, compactación, contracción y enfriamiento
• Ajustes antes de cortar acero

5. Fabricación y Tratamientos

• Mecanizado CNC, EDM, rectificado
• Temple, revenido, nitruración, pulido
• Montaje y ajuste

6. Pruebas de Inyección, Validación y Documentación

• T0/T1/T2 con informes dimensionales
• Ajuste de parámetros y tiempos
• Documentación de proceso y mantenimiento

7. Puesta en Producción y Soporte

• Definición de plan de mantenimiento
• Apoyo en arranque y optimización
• Seguimiento de desgaste y posibles mejoras futuras

Para el Ingeniero de Desarrollo de Producto

• Control sobre tolerancias y comportamiento a largo plazo.
• Posibilidad de integrar insertos metálicos, sobremoldeo, roscas, clips, etc.
• Transferencia limpia de aprendizajes del molde prototipo.
• Datos técnicos sólidos para tomar decisiones constructivas.

Para el Director de Compras

• Herramienta dimensionada a tu volumen real, ni corta ni sobredimensionada.
• Análisis claro de coste/molde vs coste/unidad.
• Menos riesgo de rehacer moldes por errores de diseño.
• ROI predecible: X piezas, Y € inversión, Z € coste unitario.

Para el Diseñador Industrial

• Acabados de serie: texturas, brillos, mates, ópticas, detalles finos.
• Posibilidad de trabajar sobre muestras de prototipo sabiendo que el acabado final será incluso mejor.
• Coherencia visual del producto a lo largo de toda su vida útil.
• Integración de elementos estéticos complejos (logos, texturas personalizadas).

En resumen, tiene sentido dar el salto a molde de serie cuando:

• El diseño ya ha pasado por una fase de prototipo donde se han corregido detalles.
• Sabes que el producto estará en mercado varios años.
• Tienes previsión de fabricar más de 10.000–20.000 piezas al año.
• Un centavo menos por pieza marca la diferencia a final de año.
• Las pruebas de validación están finalizadas y aprobadas.

Si estás ahí, el siguiente paso es claro: dimensionar correctamente el molde de serie y plantear una transición ordenada desde el molde prototipo.

Caso 1: Componentes de Automoción de Alto Volumen

Escenario: Empresa de componentes automoción. Pieza: maneta de puerta interior en ABS. Volumen: 500.000 piezas/año para tres modelos diferentes de un fabricante OEM.

Decisión:

• Molde prototipo para validación (500 piezas, 2 semanas).
• Validación con cliente, aprobación de PPAP.
• Molde de serie: 8 cavidades en H13, hot runner, ciclo optimizado a 22 segundos.

Resultado:

• Molde de serie: €95.000.
• Coste unitario: €0,18/pieza (comparado con €0,50–€0,80 con prototipo).
• ROI del molde: recuperado en primeras 500.000 piezas (menos de un año).
• Producción: 150.000 piezas/mes sin problemas.

Ahorro total: vs usar prototipo «indefinidamente» habría costado 10-15 veces más en coste de piezas.

Caso 2: Dispositivo Médico Clase II Certificado

Escenario: Empresa de diagnosticadores portátiles. Pieza: carcasa de policarbonato transparente. Volumen: 50.000 piezas/año. Exigencias: tolerancias ±0,08 mm, acabado óptico perfecto, biocompatibilidad verificable.

Decisión:

• Molde prototipo para validación de funcionalidad y acabado (200 piezas, probadas en laboratorio).
• Simulación avanzada de llenado, contracción, identificación de puntos críticos.
• Molde de serie: 2 cavidades H13 pulido espejo + insertos berilio-cobre en zonas sensibles.
• Muestreo para certificación (primeras 30 piezas medidas a CMM, Cpk >1,33).

Resultado:

• Molde de serie: €68.000.
• Validación en menos de 4 semanas (vs 3–4 meses si se hiciera de cero sin prototipo).
• Certificación CE obtenida en mes 5 (en lugar de mes 8).
• Comercialización acelerada.
• Coste unitario: €0,80 (muy competitivo para medical).

Ventaja: la validación en prototipo dio confianza al cliente y reguladores. El molde de serie «arrancó sin drama.»

Caso 3: Electrónica de Consumo: Scaling Rápido

Escenario: Startup de wearables. Pieza: banda/correa de reloj en elastómero TPU. Volumen inicial: 100.000 unidades primer año; expectativa 500.000 segundo año.

Decisión:

• Prototipo para diseño ergonómico y validación de usuarios (50 piezas).
• Iteración de diseño (remaquinado prototipo 2 veces: optimización agarre, dureza material).
• Transición a molde de serie: 4 cavidades P20 pretemplado, ciclo 18 segundos.

Resultado:

• Molde de serie: €45.000 (TPU es menos exigente que H13).
• Producción: 20.000 piezas/semana sin problemas.
• Coste unitario: €0,25–€0,35.
• Escalado en mes 6 a 8 cavidades con molde adicional (reutilización de know-how).

Clave: la rápida validación en prototipo permitió que en menos de 12 semanas el startup estuviera produciendo a escala comercial.

Sistema de Colada Caliente (Hot Runner)

En moldes de serie, especialmente con múltiples cavidades, un hot runner bien diseñado puede marcar la diferencia.

• Distribuidor calefactado: mantiene plástico fundido en canales de alimentación.
• Punta o boquilla por cavidad: control de temperatura independiente.
• Ventajas:
  • Cero pérdida de material (vs canal frío donde 10–20% es desperdicio).
  • Ciclos más cortos (no hay enfriamiento de colada).
  • Cambios de color rápidos (purga mínima).
• Desventaja: coste adicional €5k–€15k, pero se amortiza con volúmenes.

Refrigeración Conformal

En lugar de canales taladrados rectos, la refrigeración conforme a la geometría(impresión 3D de acero, cobre, aluminio) logra:

• Enfriamiento uniforme.
• Reducción de ciclos 15–30%.
• Mejor control de warpage.

Coste: +€3k–€8k en molde, pero recuperable en eficiencia operativa.

Expulsión Asistida

Sistemas de aire comprimido o hidráulicos que ayudan a sacar la pieza sin dañar molde ni pieza:

• Especialmente importante en geometrías complejas.
• Aumenta vida útil del molde.
• Reduce necesidad de acabado manual post-inyección.

Diferente a prototipo, aquí el mantenimiento es estructurado y documentado.

Mantenimiento Diario (Cada Turno)

• Limpieza superficial molde.
• Lubricación de columnas y casquillos.
• Verificación de temperatura refrigeración y presión.
• Inspección visual de expulsión y movimiento correderas.

Mantenimiento Semanal

• Medición de muestras de producción (dimensiones críticas).
• Verificación fuerza de expulsión.
• Limpieza profunda canales refrigeración.
• Revisión del hot runner (si aplica) por acumulación de depósitos.

Mantenimiento Mensual

• Inspección con endoscopio de cavidades (sin desmontar molde).
• Medición de desgaste en zonas críticas.
• Calibración de sensores temperatura/presión.
• Actualización de documentación de proceso.

Mantenimiento Anual

• Desmontaje completo e inspección detallada.
• Retocado de pulidos superficiales si hay micro-rayaduras.
• Recondicionamiento de elementos desgastados (expulsores, guías).
• Pruebas de estanqueidad en circuitos refrigeración.

Beneficio: moldes bien mantenidos pueden operar 2–3 millones de ciclos sin problemas, maximizando ROI.

P: ¿Cuánto tiempo tarda un molde de serie desde que me lo solicito hasta primera pieza?

R: Típicamente 10–14 semanas. Desglosado:

• 2 semanas: DFM y diseño 3D.
• 6–7 semanas: mecanizado, EDM, tratamientos.
• 2–3 semanas: montaje, ajuste y pruebas de inyección.
• Piezas de muestra aprobadas: fin de semana.

Si hay complejidades, puede llegar a 16–18 semanas. Pero si vienes de molde prototipo con datos sólidos, puede acortarse a 8–10 semanas.

P: ¿Cuál es la diferencia de coste entre un molde de serie y uno de prototipo?

R: Ratio típico: 1 a 8.

• Molde prototipo: €8.000.
• Molde de serie equivalente: €60.000–€80.000.

¿Por qué tanta diferencia?

• Acero vs aluminio (acero es más caro y lento de mecanizar).
• Tolerancias extremas (más tiempo de rectificado, ajustes finos).
• Múltiples cavidades (4–8 cavidades = mucha más complejidad).
• Tratamientos térmicos y superficiales (temple, nitruración, pulido espejo).
• Sistemas avanzados (hot runner, refrigeración conformal).

Pero lo importante no es el precio del molde. Es el coste por pieza:

• Con prototipo: 500.000 piezas a €0,50 = €250.000 total (molde + inyección).
• Con serie: 500.000 piezas a €0,12 = €110.000 total (molde + inyección).

Ahorro: €140.000. Así se amortiza.

P: Si cambio de diseño en molde de serie, ¿cuánto cuesta?

R: Depende de la magnitud del cambio.

Cambio superficial (ej: logo, pequeño ajuste dimensional):

• Coste: €500–€2.000.
• Tiempo: 2–5 días.

Cambio medio (ej: agrandar agujero 2 mm, cambiar ángulo):

• Coste: €2.000–€5.000.
• Tiempo: 1–2 semanas (posible remaquinado sin desmontaje completo).

Cambio mayor (ej: rediseño de sección, nueva línea de flujo):

• Coste: €5.000–€15.000.
• Tiempo: 2–4 semanas.
• A veces compensa hacer molde de serie nuevo si el cambio es «revolucionario.»

Clave: los cambios en serie son caros y lentos. Por eso la validación en prototipo es crucial.

P: ¿Pueden reutilizarse moldes de serie para hacer el mismo producto de forma periódica?

R: Sí, absolutamente. Es una de las principales ventajas de serie.

Un molde de serie bien mantenido puede producir durante 5–10 años sin problemas, con mantenimientos periódicos.

Si tu producto se mantiene «vivo» con pequeñas tiradas anuales (10k, 20k piezas), el molde está ahí, listo. No hay que «refabricarlo».

Claro, si pasan 5 años sin usar, se recomienda revisión antes de poner en máquina (limpieza, lubricación, medición de calibración). Pero reutilizar es norma.

P: ¿Qué pasa si mi producto tiene éxito y necesito el doble de capacidad?

R: Dos opciones:

Opción 1: Duplicar molde

• Hace una copia exacta del molde original.
• Mismas cavidades, mismos parámetros.
• Coste: similar al original, pero más rápido (ya se sabe cómo hacer).
• Tiempo: 6–8 semanas en lugar de 10–12.

Opción 2: Ampliar molde actual

• Pasar de 4 a 8 cavidades en el molde existente.
• Más complejo: requiere desmontaje, rediseño del hot runner, rebalanceo.
• Coste: €15k–€25k adicionales.
• Tiempo: 4–6 semanas.
• Riesgo: si algo sale mal, se pierde molde o requiere reparaciones caras.

Recomendación: duplicar molde es más seguro. La mayoría de empresas que crecen, duplican.

P: ¿Necesito certificaciones especiales en molde de serie si es para automoción o médico?

R: Sí. Según sector:

Automoción (IATF):

• Documentación de proceso (control estadístico, Cpk).
• Trazabilidad de material de molde.
• Primeras piezas inspeccionadas (PPAP).
• Reporte de validación inicial.

Médico (ISO 13485):

• Documentación de diseño molde.
• Especificación de material (certificados de origen).
• Control de calidad dimensional en muestras iniciales.
• Validación de biocompatibilidad si aplica.

Alimentación (FDA, si aplica):

• Certificación de materiales en contacto con alimentos.
• Documentación de proceso de inyección.

En ProtoSpain, esto está contemplado y documentado. Es parte del servicio de serie.

P: ¿Se puede hacer un molde de serie «compacto» si los volúmenes no son tan altos?

R: Sí, pero hay que pensarlo bien.

Alguien con previsión de 30.000 piezas/año (en lugar de 200.000) podría considerar:

• Molde de 2 cavidades en lugar de 4 (coste ~60% del precio de 4 cavidades).
• Acero P20 en lugar de H13 (ligeramente más barato).
• Refrigeración estándar en lugar de conformal (coste más bajo).

Resultado: molde de serie «lite» a €25k–€35k con vida útil de 500k–800k ciclos. Suficiente para 5–8 años de producción a 30k piezas/año.

Es la versión inteligente cuando volumen es «medio» y coste es crítico.

En ProtoSpain, la relación no termina cuando entregamos el molde.

Garantía Estándar

• 90 días desde entrega: si el molde tiene defecto de fabricación (fisura, fuga, expulsión deficiente), se repara sin coste.
• Primeras 10.000 piezas: si hay defecto de diseño que ProtoSpain debería haber detectado, se hace correctiva (coste compartido según evaluación).

Soporte Operativo

• Llamada de «puesta en marcha»: seguimos contigo en primeros ciclos, resolvemos dudas de parámetros.
• Reporte de primeras 1.000 piezas: mediciones dimensionales, observaciones de proceso, recomendaciones de ajuste.
• Plan de mantenimiento preventivo: entregamos documento estructurado, calendarios, check-lists.

Servicio de Reparación

Si el molde en operación tiene un problema:

• Diagnóstico vía fotos/videos (a menudo remoto).
• Reparación en taller ProtoSpain si es necesario (coste depende del problema; desgaste normal está en plan de mantenimiento cliente).
• Lubricantes, repuestos de expulsores, piezas de desgaste disponibles.

Continuidad Prototipo → Serie

• Si vienes de molde prototipo ProtoSpain, eres nuestro «cliente ideal» de serie.
• No hay salto al vacío, no hay sorpresas. Continuidad garantizada.

Equipo Técnico Dedicado

• Ingeniero de moldes asignado durante toda la fabricación y puesta en marcha.
• Disponibilidad telefónica/WhatsApp ante problemas.
• No es «ticket de soporte», es relación de partner.

Optimización Proceso Inyección

• No solo entregamos molde. Dejamos documentado los parámetros optimizados.
• Asesoría en máquinas de inyección (qué tonelaje, qué unidad de cierre, etc.).
• Sugerencias de mejora operativa basadas en experiencia.

Reparabilidad

• Acceso fácil a componentes, diseño pensado para desmontaje.
• Documentación detallada de cada elemento.
• Stock de repuestos comunes.

1. Contacta con ProtoSpain e indica intención: «queremos pasar a molde de serie.»
2. Brief técnico:
   • Volumen previsto (anual y plurianual).
   • Material.
   • Exigencias especiales (tolerancias, acabados, normativas).
3. Evaluación:
   • ¿Vienes de molde prototipo nuestro? Excelente, tenemos datos.
   • ¿Es de cero? Haremos DFM más exhaustivo.
4. Propuesta:
   • Número óptimo de cavidades.
   • Materiales del molde recomendados.
   • Plazo y coste.
   • Plan de mantenimiento.
5. Validación de diseño:
   • Simulación Moldflow de escenarios críticos.
   • Revisión de diseño pieza si hay mejoras DFM pendientes.
6. Fabricación:
   • Mecanizado, tratamientos, montaje bajo supervisión.
   • Informes de progreso semanales.
7. Pruebas de inyección y puesta en marcha:
   • T0, T1, T2 con aprobación de primeras piezas.
   • Capacitación en operación y mantenimiento.
8. Entrada en producción:
   • Molde validado, listo para operación diaria.
   • Plan de mantenimiento preventivo activado.

Un molde de serie es una inversión, no un gasto. Es el momento en que tu producto deja de ser «cosa de StartUp» y se convierte en producto comercial serio.

Requiere más tiempo (10–12 semanas), más dinero (€40k–€150k) y más precisión en el diseño. Pero el resultado es una herramienta que durante años, con pequeño mantenimiento, te genera piezas a coste de centavos cada una.

Si ya has validado en molde prototipo, el salto a serie es natural. Si es de cero, el riesgo es mayor, pero aun así justificado si el volumen es real.

La filosofía de ProtoSpain es acompañarte en ambas etapas: primero de forma ágil en prototipo (semanas, bajo coste), luego de forma robusta en serie (estabilidad, rentabilidad). Así, tu producto entra en mercado de la forma más segura y rentable posible.

¿Tu producto está listo para serie? Contacta con ProtoSpain y dimensionemos juntos la herramienta que necesitas.

ProtoSpain: de la iteración ágil a la producción rentable. Dos moldes, una estrategia, un solo objetivo: tu éxito.
